一看秒懂電纜型號表示及意義
1、電力電纜的型號表示及意義
YJ一代表交聯聚乙烯絕緣；
V一第一個代表聚氯乙烯絕緣、第二個V代表聚氯乙烯護套；
22一前面2代表鋼帶鎧裝，后面2代表聚氯乙烯護套；
23一前面2代表鋼帶鎧裝，后面3代表聚乙烯護套；
32—3代表細鋼絲鎧裝，2代表聚氯乙烯護套；
33一3代表細鋼絲鎧裝，3代表聚乙烯護套；
42—4代表粗鋼絲鎧裝，2代表聚氯乙烯護套；
43一4代表粗鋼絲鎧裝，3代表聚乙烯護套；
T一代表銅導體（標準要求省略）；
L一代表鋁導體；
WD-無鹵低煙；
DD一低鹵低煙。
型號
名稱
銅芯
鋁芯
VV
VLV
聚氯乙烯絕緣聚氯乙烯護套電力電纜
VY
VLY
聚氯乙烯絕緣聚乙烯護套電力電纜
VV22
VLV22
聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜
VV23
VLV23
聚氯乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜
VV32
VLV32
聚氯乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜
VV33
VLV33
聚氯乙烯絕緣細鋼絲鎧裝聚乙烯護套電力電纜
YJV
YJLV
交聯聚乙烯絕緣聚氯乙烯護套電力電纜
YJY
YJLY
交聯聚乙烯絕緣聚乙烯護套電力電纜
YJV22
YJLV22
交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜
YJV23
YJLV23
交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜
YJV32
YJLV32
交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜
YJV33
YJLV33
交聯聚乙烯絕緣細鋼絲鎧裝聚乙烯護套電力電纜
2、架空絕緣電纜的型號表示及意義
JK-架空電纜系列代號；
YJ-交聯聚乙烯絕緣；
V-聚氯乙烯絕緣；
Y-高密度聚乙烯絕緣；
Q-輕型薄絕緣結構；
B-本色絕緣；
LH-鋁合金導體。
常見架空絕緣電纜型號、名稱及用途如下表：
型號
名稱
主要用途
JKYJ
銅芯交聯聚乙烯絕緣架空電纜
架空固定敷設，軟銅芯產品用于變壓器引下線。
電纜架設時，應考慮電纜和樹木保持一定距離，電纜運行時，允許電纜和樹木頻繁接觸。
JKTRYJ
軟銅芯交聯聚乙烯絕緣架空電纜
JKLYJ
鋁芯交聯聚乙烯絕緣架空電纜
JKLHYJ
鋁合金芯交聯聚乙烯絕緣架空電線
JKY
鋼芯聚乙烯絕緣架空電纜
JKTRY
軟銅芯聚乙烯絕緣架空電纜
JKLY
鋁芯聚乙烯絕緣架空電纜
JKLHY
鋁合金芯聚乙烯絕緣架空電纜
JKLYJ/B
鋁芯本色交聯聚乙烯絕緣架空電纜
架空固定敷設
電纜架設時，應考慮電纜和樹木保持一定距離，電纜運行時，允許電纜和樹木頻繁接觸。
JKLHYJ/B
鋁合金芯本色交聯聚乙烯絕緣架空電線
JKLYJ/Q
鋁芯輕型交聯聚乙烯絕緣架空電纜
架空固定敷設
電纜架設時，應考慮電纜和樹木保持一定距離，電纜運行時，只允許電纜和樹木做短暫接觸。
JKLHYJ/Q
鋁合金芯輕型交聯聚乙烯絕緣架空電纜
JKLY/Q
鋁芯輕型聚乙烯絕緣架空電纜
JKLHY/Q
鋁合金芯輕型聚乙烯絕綠架空電纜
3、控制電纜的型號表示及意義
K一系列代號；
銅導體一省略；
V一聚氯乙烯絕緣或聚氯乙烯護套；
YJ一交聯聚乙烯絕緣或交聯聚烯烴絕緣；
Y一聚乙烯或聚烯烴護套；
P一編織屏蔽；
P2一銅帶屏蔽；
P3一鋁/塑復合帶屏蔽；
2一雙鋼帶鎧裝；
3一鋼絲鎧裝；
2一聚氯乙烯護套；
3一聚乙烯或聚烯烴外護套；
R一軟結構。
常用控制電纜型號及名稱如下表：
型號
名稱
KVV
聚氯乙烯絕緣聚氯乙烯護套控制電纜
KVVP
聚氯乙烯絕緣聚氯乙烯護套編織屏蔽控制電纜
KVVP2
聚氯乙烯絕緣聚氯乙烯護套鋼帶屏蔽控制電纜
KVVP3
聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽控制電纜
KVV22
聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜
KVVP2-22
聚氯乙烯絕緣聚氯乙烯護套鋼帶屏蔽鋼帶鎧裝控制電纜
KVV32
聚氯乙烯絕緣聚氯乙烯護套細鋼絲鎧裝控制電纜
KVVR
聚氯乙烯絕緣聚氯乙烯護套控制軟電纜
KVVRP
聚氯乙烯絕緣聚氯乙烯護套編織屏蔽控制軟電纜
型號
名稱
KYJV
交聯聚乙烯絕緣聚氯乙烯護套控制電纜
KYJVP
交聯聚乙烯絕緣聚氯乙烯護套編織屏蔽控制電纜
KYJVP2
交聯聚乙烯絕緣聚氯乙烯護套鋼帶屏蔽控制電纜
KYJVP3
交聯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽控制電纜
KYJV22
交聯聚乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜
KYJVP2-22
交聯聚乙烯絕緣聚氯乙烯護套鋼帶屏蔽鋼帶鎧裝控制電纜
KYJV32
交聯聚乙烯絕緣聚氯乙烯護套鋼絲鎧裝控制電纜
KYJY
交聯聚乙烯絕緣烴護套控制電纜
KYJYP
交聯聚乙烯絕緣烴護套編織屏蔽控制電纜
KYJYP2
交聯聚乙烯絕緣烴護套鋼帶屏蔽控制電纜
KYJYP3
交聯聚乙烯絕緣烴護套鋁塑復合帶屏蔽控制電纜
KYJYP23
交聯聚乙烯絕緣烴護套鋼帶鎧裝控制電纜
KYJYP2-23
交聯聚乙烯絕緣烴護套鋼帶屏蔽鋼帶鎧裝控制電纜
KYJY33
交聯聚乙烯絕緣烴護套鋼絲鎧裝控制電纜

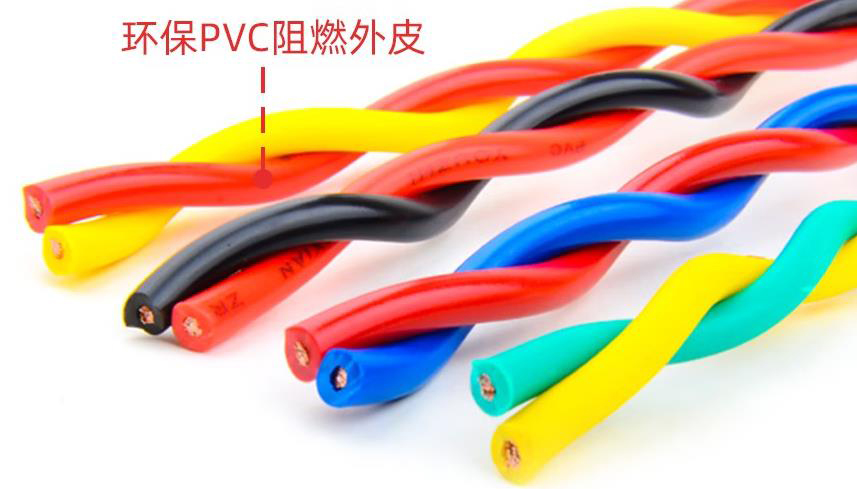

4、布電線類常見型號及名稱
BV單芯硬導體無護套電纜；
BVR銅芯聚氯乙烯絕緣軟電纜；
RV單芯軟導體無護套電纜；
